2CY型齒輪泵外形及安裝尺寸
供應商：泊頭市泰邦泵閥制造有限公司
產 地：中國>河北>滄州>泊頭市
2CY型齒輪泵外形及安裝尺寸詳細介紹
標簽：2CY型齒輪泵外形及安裝尺寸|2CY齒輪油泵|KCB齒輪泵
2CY型齒輪泵外形及安裝尺寸

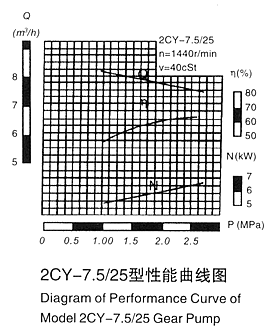

※ 性能曲線圖
|
各型2CY齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。 |
|

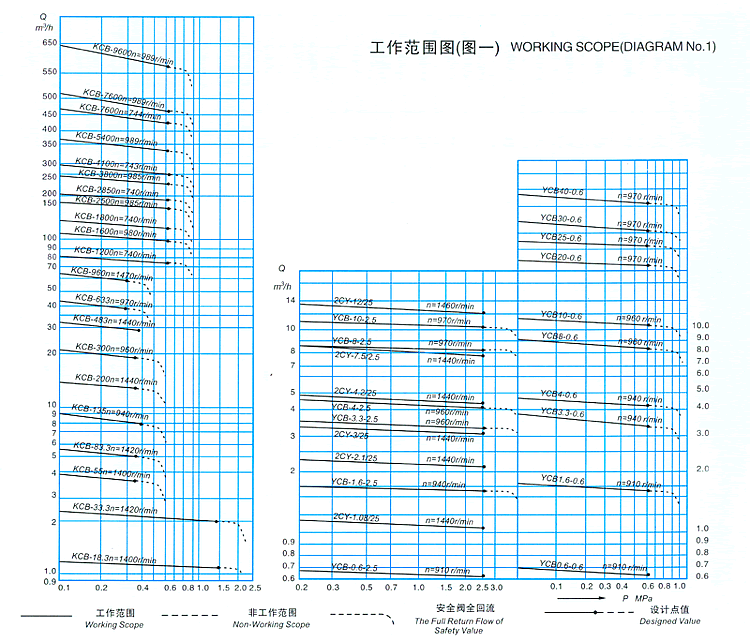

※ 工作范圍圖
|

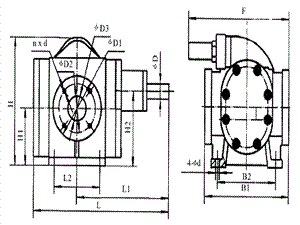

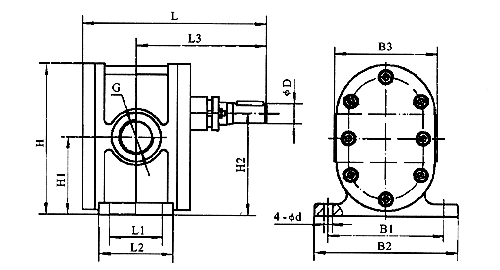

2CY型泵外型、安裝尺寸
|
|
型號 |
L |
L1
|
L2
|
L3 | B1 | B2 | B3 | H |
H1
|
H2
|
G | φD | 4-φd |
| 2CY-1.08/2.5 | 193.5 | 45 | 75 | 138.5 | 114 | 138 | 95 | 132 | 67.5 | 87 | G3/4" | 18 | 10 |
| 2CY-2.1/2.5 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| 2CY-3/2.5 | 198.5 | 48 | 78 | 142.5 | 124 | 154 | 110 | 164.5 | 86 | 112 | G1" | 18 | 10 |
| 2CY-4.2/2.5 | 220 | 58 | 88 | 155 | 160 | 190 | 140 | 205 | 107.5 | 140 | G11/4" | 28 | 12 |
| 2CY-7.5/2.5 | 239 | 65 | 98 | 164.5 | 160 | 190 | 140 | 205 | 107.5 | 140 | G1 1 /2" | 28 | 12 |
| 2CY-12/2.5 | 360 | 106 | 136 | 257 | 190 | 220 | 210 | 256 | 136 | 178 | G2" | 32 | 14 |

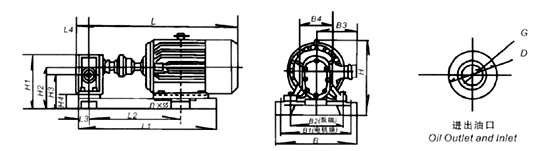

2CY-1.08～2CY-12/12.5外型、安裝尺寸重量
 |
型號 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | B | B1 | B2 | B3 | B4 | G | D | n×φ | 重量 |
2CY-1.08/2.5 | 582 | 486 | 339 | 47.5 | 55 | 290 | 190 | 145 | 125.5 | 58 | 293 | 257 | 190 | 180 | 95 | G3/4" | φ36 | 4×φ18 | 56 |
2CY-2.1/2.5 | 586 | 493 | 344 | 49 | 56 | 302 | 210 | 157 | 131 | 45 | 293 | 257 | 206 | 180 | 110 | G1" | φ50 | 4×φ18 | 63.5 |
2CY-3/2.5 | 605 | 499 | 349 | 49 | 56 | 310 | 210 | 157 | 131 | 45 | 333 | 297 | 206 | 190 | 110 | G1" | φ50 | 4×φ18 | 77.5 |
2CY-4.2/2.5 | 720 | 585 | 420 | 54 | 65 | 373 | 255 | 190 | 157.5 | 50 | 368 | 332 | 242 | 210 | 140 | G11/4" | φ70 | 4×φ18 | 121 |
2CY-7.5/2.5 | 780 | 637 | 448 | 60 | 75 | 378 | 260 | 195 | 162.5 | 55 | 368 | 332 | 242 | 210 | 140 | G11/2" | φ70 | 4×φ18 | 136 |
2CY-12/2.5 | 1020 | 862 | 616 | 78 | 103 | 468 | 321 | 243 | 201 | 65 | 416 | 380 | 272 | 255 | 210 | G2" | φ95 | 4×φ18 | 173 |
與2CY型齒輪泵外形及安裝尺寸 相關的產品
2CY齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，2CY系列齒輪泵用于溫度不高于120℃，粘度為5×10-6～1.5×10-3m2/s（5-1500cSt)的潤滑油或性質類似潤滑油的其他液體以及用于液壓轉動系統。
因?yàn)閗cb18.3齒輪泵的齒輪淡化熱理了、壽命長效率高、按國標要求生產、所以維修工作量就小了等優點。同類產品還分為：kcb齒輪油泵、kcb55齒輪泵等系列。適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃的潤滑油或性質類似潤滑油的其他液體。
2CY系列齒輪油泵是我國的傳統產品，產品結構簡單，價格實惠，深受用戶的喜愛。2CY齒輪泵應用范圍：適用于溫度不高于120℃，在輸油系統中可用作傳輸，增壓泵；在燃油系統中可用作輸送、加壓、噴射的燃油泵。
2CY齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，2CY齒輪泵價格便宜，性能優越，創產品，攀質量高峰。所以想花少的錢來買耐用的產品，就來我們公司吧。你還等什么呢。
